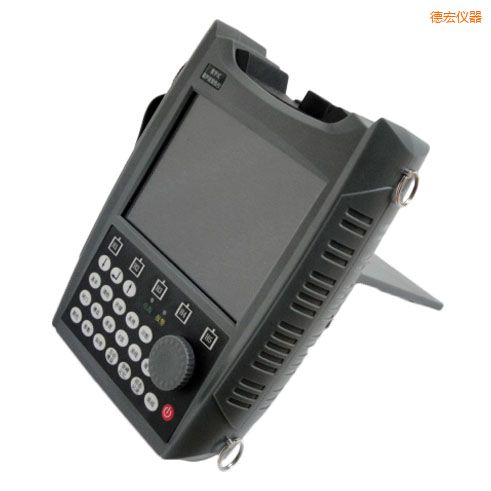

超聲波探傷儀 |
|
| 型 號：UFD600 |
| 品 牌：嘉儀儀器 |
| 技術指標：檢測范圍：0～25000mm |
 |
德宏超聲波探傷儀-UFD600-嘉儀儀器
性能特點：
-
100個獨立探傷通道，可記錄的超聲波探傷儀，可自由設置和存儲多種探傷工藝和標準
-
方波脈沖幅值和脈寬可調,最大可達2000次/秒
-
直探頭、斜探頭、雙晶直探頭等多種探傷工作方式
-
DAC（AVG）曲線適用于鍛件等工件的探傷；
-
可處理最大25米量程的回波信號
-
檢測過程實時動態錄像并回放，超聲波探傷儀原理，錄像時長累計最大160分鐘
-
5.7寸TFT彩屏顯示，全自動超聲波探傷儀，用戶可以按照環境自行設置屏幕顏色
-
正半波、負半波、全波、射頻共4種檢波方式
-
擁有直探頭、斜探頭自動校準功能，超聲波探傷儀論文，使用簡單方便；
-
具有雙閘門捕捉波形功能，
-
根據曲面的直徑自動修正缺陷位置的檢測結果
-
自動測量、計算裂紋深度
-
實時檢索缺陷最高波，聲發射儀，記錄缺陷最大值
-
對缺陷回波進行波峰軌跡描繪、波峰記憶等功能，輔助對缺陷定性判斷
-
焊縫圖示、當量孔徑計算等功能
-
可設置閘門、曲線的進波、失波等多種條件的聲光報警
-
主菜單，進口超聲波探傷儀，子菜單在同一窗口顯示。一目了然，操作簡單，超聲波探傷儀價格，方便尋找
-
主要功能均通過快捷鍵實現快速進入，飛梭旋輪方便快速調整設置
-
多種行業報告可選
-
A掃描、B厚度掃描和顏色B掃描共3種掃描方式；
-
數據可通過USB2.0接口導入計算機
-
大容量鋰電池可保證續航20個小時以上，寧波探傷儀，可隨時更換電池
-
備用電池可單獨充電，主機工作時可給電池充電
-
可用腕帶單手持機操作，相控陣超聲波探傷儀，也可通過背帶掛在胸前操作
-
防護等級IP53，數字超聲波探傷儀使用，可在滴水環境或小雨中使用
技術參數：
|
檢測范圍
|
0～25000mm
|
|
聲速范圍
|
400 m/s～20000m/s
|
|
增益范圍
|
0dB——110dB
|
|
顯示延遲
|
-20μs——+3400μs
|
|
探頭零偏
|
0μs——99.99μs
|
|
工作頻率
|
0.2MHz——15 MHz
|
|
電噪聲水平
|
≤10％
|
|
探頭阻尼
|
100Ω、150Ω、200Ω、500Ω共4檔可調
|
|
重復頻率
|
10～2000Hz
|
|
靈敏度余量
|
＞62dB
|
|
分辨力
|
＞40dB（5P14）
|
|
線性抑制
|
0～80%（數字抑制）
|
|
垂直線性誤差
|
≤3%
|
|
水平線性誤差
|
≤0.1%
|
|
動態范圍
|
≥32dB
|
|
脈沖類型
|
方波
|
|
脈沖強度
|
8檔可調
|
|
脈沖寬度
|
自動匹配/ 50ns—1000ns
|
|
電源
|
12×3.7V（鋰電池）
|
|
環境溫度
|
-20℃——50℃
|
|
環境濕度
|
20%——90%RH
|
|
顯示屏
|
TFT
|
|
DAC曲線
|
√
|
|
AVG曲線
|
√
|
|
內置標準
|
√
|
|
閘門報警
|
√
|
|
曲線報警
|
√
|
|
波形凍結
|
√
|
|
通道
|
100
|
|
波形
|
1000
|
|
錄像（分鐘）
|
60+5×20
|
|
自動校準
|
√
|
|
噪聲抑制
|
√
|
|
波峰記憶
|
√
|
|
回波包絡(luò )
|
√
|
|
厚度B掃
|
√
|
|
顏色B掃
|
√
|
|
灰度B掃
|
╳
|
|
自動增益
|
√
|
|
回波編碼
|
√
|
|
計算孔徑
|
√
|
|
焊縫圖示
|
√
|
|
裂紋測深
|
√
|
|
曲面修正
|
√
|
|
PC軟件
|
√
|
|
電池數量
|
2
|
標準配置：
主機（帶腕帶）、鋰電池、充電器、接頭連接電纜、直探頭、斜探頭、耦合劑、皮套、儀器背帶、儀器箱背帶、合格證、操作手冊、上位機軟件光盤、MINI-USB數據線、裝箱清單、保修卡、包裝箱
|
