粗糙度儀 |
|
| 型 號：SRT-6210 |
| 品 牌：蘭泰 |
技術指標： 測量范圍：Ra，Rq0.005~16.00um/0.020~62.99uinch<br>
Rz，Rt0.020~160.0um/0.078~629.9uinch<br>
精確度：不大于±10%<br> |
 |
定州粗糙度儀-SRT-6210-蘭泰

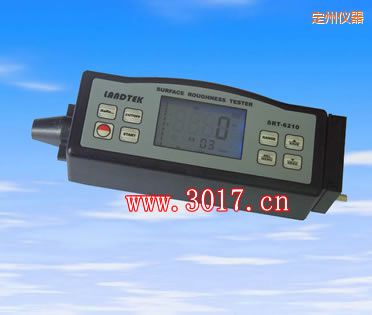

粗糙度儀 SRT-6210 詳細介紹
粗糙度儀 SRT-6210 特性
該儀器采用計算機技術，符合國標GB/T 6062及ISO，DIN，ANSI和JIS四項標準，可以廣泛適用于生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算出相應的參數，在液晶顯示器上清晰地顯示出全部測量參數。測量工件表面粗糙度時，將傳感器放在工件被測面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比列的模擬信號，北京粗糙度儀，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器顯示出來，同時可以與PC機通訊，實現數據分析和打印。
* 多參數測量：Ra.Rz.Rq.Rt；
* 高精度電感傳感器；
* RC.PC-RC.GAUSS.D-P四種濾波方式；
* 內置鋰離子充電電池及充電控制電路，容量高；
* 機電一體化設計，體積小，重量輕，使用方便，內置標準RS232接口
可與PC機通訊；
* 具有自動關機功能。
此表有兩種關機方式：一種為手動關機，三豐粗糙儀，另外一種為鍵盤操作5分鐘關機。
* 此表能記憶7組測量數據及測量條件以備下次查看或連機處理；
* 具有公英制轉換功能。
粗糙度儀 SRT-6210 規格和參數
顯示器：藍色背光，4位數顯，10mmLCD
測量參數：Ra、Rz、Rq、Rt。
測量范圍：Ra，Rq0.005~16.00um/0.020~62.99uinch
Rz，Rt0.020~160.0um/0.078~629.9uinch
精確度：不大于±10%
示值變動性：不大于6%
傳感器：
測量原理：電感式
半徑：5um
材料：金剛石
測力：4mN（0.4gf）
角度：90°
縱向半經：48mm
最大驅動行程17.5mm/0.7inch
取樣長度（任選）0.25mm，0.8mm，2.5mm
驅動速度：
測量是
當取樣長度=0.25mm時，三豐粗糙度測量?jì)x，Vt=0.135mm/s
當取樣長度=0.8mm= Vt=0.5mm/s
當取樣長度=2.5mm Vt=1mm/s
返回時 Vt=1mm/s
濾波器輪廓
濾波輪廓： RC
PC-RC
GAUSS
不濾波輪廓：D-P
分辨率：
0.001um 當測量值＜10um時
0.01um 當測量值≤測量值≤100um時
0.1um 當測量值≥100um時
評定長度Ln：1-5L可選
電源：內置鋰離子充電電池一塊
自動關機
記憶功能： 7組
工作環境：
溫度：0~50℃
濕度：＜80%RH
外型尺寸：140×52×48mm
凈重：約420克
|
