果洛動態重力分析質量流量系統-GFS2102-美國福祿克FLUKE
GFS™ 提供了一種真正的主質量流量標準，并使得低氣體質量流速的基本測量真正可行。
·
覆蓋從 0.2 到 200 mg/s 的多種氣體量程（10 sccm 到 10 slm N2）
·
支持的氣體：無毒性的非腐蝕氣體
·
流量測量不確定度低至 ±0.013% 讀數
·
最大出口壓力：650 kPa 絕壓
·
使用質量和時間測量的主要重量原則
·
可以實現自動化的無人管理操作
·

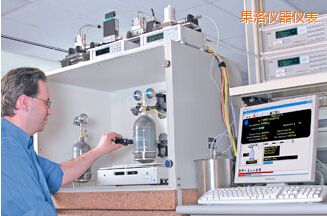

GFS 動態重力質量流量校準系統包括所需的電子質量天平、封殼和電子儀器，，以準確實時測量損耗的
氣體質量和整個過程的持續時間。為了提高熱穩定性并抑制振動，請將天平放在一個大的花崗巖表面并使用通風的封殼將其包圍。在該系統中，，通過增壓套筒提供測試氣體，，增壓套筒置于天平上，，系統會(huì )不斷地測量其質量，，以確定測試過程中損耗氣體的質量和速度。通過連接到系統控制器的高速 USB 計數器/定時器來測量執行此測試所用的時間。該系統可以使用各種非腐蝕性氣體種類，只需抽離參考套筒中的氣體并對所選介質進行加壓。
·
已經開發了專用的基于 PC 的軟件程序 (GFSTools™)，，用作儀器的中央控制以及用戶界面。系統會(huì )記錄測試輸出下天平和設備的離散值和平均值，然后計算結果并將其顯示為總質量和質量流量等項。對環境壓力、溫度和濕度以及平衡偏移的補充測量均由 GFSTools 執行。自動測試設置、數據報告和流量控制也由該程序進行處理。
|
GFS通用技術規范
|
|
供電要求
|
|
天平
|
100至240 V交流，50至60 Hz，最大功率27 W。功耗
|
|
LCM
|
100至240 V交流，50至60 Hz，最大功率40 W。功耗
|
|
MFC-CB
|
85 V至264 V交流，，50至60 Hz，，最大功率36 W。功耗
|
|
工作溫度范圍
|
15到25°C
|
|
濕度范圍
|
5到70% RH（非凝結）
|
|
重量
|
|
花崗石表面（含支架）
|
大約320 kg (700 lb)
|
|
系統其余部分
|
大約70 kg (150 lb)
|
|
尺寸
|
|
花崗石表面（含支架）外圍
|
150 cm高x 90 cm寬x 60 cm深(58 in. x 36 in. x 24 in.)
|
|
LCM
|
8 cm高x 22.5 cm寬x 20 cm深(3.1 in. x 8.9 in.
x 7.9 in.)
|
|
MFC-CB
|
8 cm高x 22.5 cm寬x 20 cm深(3.1 in. x 8.9 in.
x 7.9 in.)
|
|
GFS-FS
|
20 cm高x 41.4 cm寬x 20 cm深(7.9 in. x 16.3
in. x 7.9 in.)
|
|
支持的氣體
|
氮氣(N2)、空氣、氬氣(Ar)、一氧化碳(CO)、氦氣(He)、氧氣(O2)、二氧化碳(CO2)、四氟化碳(CF4)、乙烷(C2H6)、乙烯(C2H4)、三氟甲(CHF3)、六氟乙烷(C2F6)、氫氣(H2)、甲烷(CH4)、一氧化二氮(N2O)、六氟化硫(SF6)、氙氣(Xe)
|
|
流量測量范圍
|
至少：
|
|
He、H2
|
100 sccm到10 slm
|
|
所有其他氣體
|
10 sccm到10 slm
|
|
壓力連接件
封殼的出口流量路徑
|
1/8” Swagelok管裝置或等效裝置，，使用1/4” Swagelok管裝置或等效裝置的適配器
|
|
參考氣體套筒壓力極限
|
20 MPa (3000 psi)
|
|
CE認證證書
|
提供，，必須指定
|
|
型號
|
描述
|
|
GFS2102
|
動態重力分析質量流量系統
|
