膠南工業數字多用表-Fluke 83 V-美國福祿克FLUKE
精度和診斷功能可使工業生產力最大化

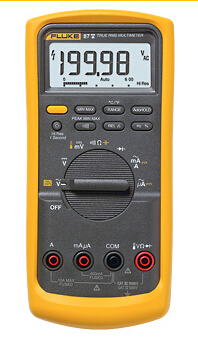

新推出的Fluke 87V/C大大改進了測量功能、診斷功能、分辨率和精度，能夠更多地解決馬達驅動、工廠自動化設備、配電和機電等設備的故障。
新推出的80系列數字多用表包括以下型號：
-
Fluke
83 V 工業數字多用表
-
Fluke
87 V/C 真有效值工業數字多用表
-
Fluke
87 V/E2 工業電工組合套件
87V/C數字多用表非常類似于經典的87數字多用表，但是具有更強的解決問題的能力，更加安全、便捷，具有更好的沖擊保護措施。
80V系列多用表經過第三方獨立測試，完全滿足ANSI/ISA S82.01第二版和EN61010-1 CAT IV 600V/CAT III 1000V標準的要求。可以承受8,000 V以上的電壓脈沖，鉗形萬用表使用方法，大大降低了浪涌和擊穿的危險。
能使生產力最大化的新功能
-
能夠精確測量調速馬達驅動和其它電噪聲設備的電壓和頻率（87V/C）
-
內置溫度計，無需其它設備，就可以方便地讀取溫度值(87V/C)
-
可選磁性懸掛套件，方便設置和觀察，解放雙手從事其它工作
-
高亮度的大數字顯示屏具有兩級背光，比較好用的萬用表，使得80 V系列多用表比其它型號更容易讀取測量結果
|
功能
|
83V
|
87V
|
|
精確測量非線性信號的真有效值交流電壓和電流
|
|
•
|
|
可選的濾波器，用于精確測量馬達驅動的電壓和頻率
|
|
•
|
|
0.05 %的直流精度
|
|
•
|
|
6000字, 3-3/4位
|
•
|
•
|
|
4-1/2位的精確測量模式(20,000字)
|
|
•
|
|
測量高達1000 V交流和直流信號
|
•
|
•
|
|
連續測量30秒的10 A、20 A電流
|
•
|
•
|
|
內置溫度計，無需攜帶更多工具(包括了TC探頭)
|
|
•
|
|
高達200 kHz的頻率測量，以及百分比表示的占空比
|
•
|
•
|
|
阻抗、通斷和二極管測試
|
•
|
•
|
|
10,000 μF的電容測量量程，勝利萬用表 vc890c，用于器件和馬達電容的測量
|
•
|
•
|
|
最小/最大值－平均值記錄，具有最小/最大值報警功能，勝利萬用表怎么樣，可自動捕獲信號變化
|
•
|
•
|
|
尖峰捕獲功能，extech萬用表，可以記錄快達250μs的瞬態信號
|
•
|
•
|
|
相對模式，在進行低的阻抗測量時可以消除測試導線的干擾
|
•
|
•
|
|
自動和手動量程，具有最大的靈活性
|
•
|
•
|
|
接觸保持功能，捕獲穩定讀數，消除了噪聲信號
|
•
|
•
|
|
大的顯示數字和兩級白色背光，如何使用數字萬用表，增強了可讀性
|
•
|
•
|
|
用于快速變化或不穩定信號顯示的模擬指針
|
•
|
•
|
|
輸入報警功能，在使用錯誤的輸入插頭時發出聲音報警
|
•
|
•
|
|
改進的可選休眠模式，延長電池壽命
|
•
|
•
|
|
無需破壞校準鉛封，即可快速的更換電池
|
•
|
•
|
|
具有可拆除皮套的"經典"設計，皮套內可以存放測試導線和探頭
|
•
|
•
|
|
終生質保
|
•
|
•
|
電氣安全性
所有輸入的保護級別為Category III, 1000 V和Category IV 600 V。可以承受8,000 V以上的脈沖，大大降低了浪涌和擊穿的危險。
正確測量脈寬調制的馬達驅動信號
在此之前，沒有哪款多用表能夠精確測量調速馬達信號。但是，Fluke 87V/C專門針對由調速馬達驅動產生的復雜信號進行了設計。再也無需猜測驅動系統的故障，將會(huì )獲得潛在的生產力。每一測量和每次測量都精確無比。
-
精確測量具有噪聲的脈寬調制交流電壓。可在A(yíng)SD和馬達的接線柱上進行測量。
-
精確測量頻率（馬達速率）。頻率測量不受ASD負載頻率的影響
-
使用可選的電流鉗附件，可以測量交流電流
-
將87V/C的讀數與ASD上顯示的值相比較
特殊的屏蔽措施防止了大驅動系統產生的高頻、高能噪聲的影響
對于Fluke 87V來說，怎樣使用數字萬用表，復雜的PWM驅動信號測量不在話下
50 Hz馬達驅動輸出電壓的脈寬調制信號的細節。1000V，50 微秒的脈沖即導致某些測試設備的不穩定。
|
技術指標
|
|
直流電壓
|
最大電壓： 1000V
準確度：Fluke 83 V: ±(0.1%+1)
Fluke 87 V/C:
±(0.05%+1)
最大分辨率：Fluke 83 V: 100 μV
Fluke 87 V/C: 10
μV
|
|
交流電壓
|
最大電壓：1000V
準確度： Fluke 83 V: ±(0.5%+2)
Fluke 87 V/C:
±(0.7%+2)真有效值
交流帶寬：Fluke 83 V: 5kHz
Fluke 87 V/C:
20kHz
使用低通濾波器；3db @ 1kHz
最大分辨率： 0.1 mV
|
|
直流電流
|
(20 A，如何使用萬用表，30秒，最大)
最大電流：10A
電流準確度： Fluke 83 V:
±(0.4%+2)
Fluke 87 V/C:
±(0.2%+2)
最大分辨率：Fluke 83 V: 0.01 mA
Fluke 87 V/C: 0.01 μA（高分辨率模式）
|
|
交流電流
|
(20 A，30秒，最大)
最大電流：10A
電流準確度： Fluke 83 V:
±(1.2%+2)
Fluke 87 V/C:
±(1.0%+2)真有效值
最大分辨率： 0.1 μA
|
|
電阻
|
最大電阻：50 MΩ
準確度： Fluke 83 V: ±(0.4%+1)
Fluke 87 V/C:
±(0.2%+1)
最大分辨率： 0.1Ω
|
|
電容
|
最大電容：9,999 μF
準確度：±(1%+2)
最大分辨率：0.01 nF
|
|
頻率
|
最大頻率：200 kHz
準確度：±(0.005%+1)
最大分辨率： 0.01 Hz
|
|
占空比
|
最大占空比：
準確度： ±(0.2% /khz +0.1%)
最大分辨率：
|
|
溫度測量
|
Fluke 83 V, 87 V/E: -200.0°C - 1090°C
- 328.0°F -
1994.0°F
不包括探頭
|
|
80 BK溫度探頭
|
-40.0°C - 260°C
-40.0°F - 500°F, 2.2°C或2%，取較大值
|
|
電導率
|
最大電導率：60.00 nS
準確度： ±(1.0%+10)
最大分辨率： 0.01 nS
|
|
二極管
|
量程：3 V
分辨率： 1 mV
準確度： ± (2 % + 1)
|
|
占空比量程
|
準確度：± (0.2% /kHz + 0.1 %)之內
|
|
環境特性
|
|
工作溫度
|
-20°C至+55°C
|
|
儲存溫度
|
-40°C至+60°C
|
|
濕度（無冷凝）
|
0% - 90% (0°C - 35°C)
0% - 70% (35°C - 55°C)
|
|
運行海拔高度
|
2000 m
|
|
安全特性
|
|
過電壓類別
|
EN 61010-1，1000 V CAT III, 600V CAT IV
|
|
機構認證
|
UL、CSA、TüV和VDE認證
|
|
機械和通用技術指標
|
|
尺寸
|
201 x 98 x 52 mm (含防護套)
|
|
重量
|
355 g
|
|
包括防護套和可折出支架
|
624 g
|
|
顯示
|
數字：6000字，每秒刷新4次
( 87型在高分辨率模式下為19,999字)
模擬指針：32段，每秒刷新40次
頻率： 19,999字，,在> 10 Hz時每秒刷新3次
|
|
保修期
|
終身質保
|
|
電池壽命
|
堿性電池：~400小時，萬用表測電壓原理，典型值，無背光
|
|
抗沖擊性
|
1米跌落試驗，萬用表檢測電容，遵循IEC
61010-1:2001
|
|
抗振性
|
滿足MIL-PRF-28800對Class 2設備的要求
|
|
型號名稱
|
描述
|
|
Fluke 87V/C
|
包括：
|
|
Fluke 83V
|
包括：
-
TL75測試線
-
AC175鱷魚夾
-
防護套
-
9V電池（已安裝）
|
|
Fluke 87V/E2 Kit
|
包括：
-
87V/C多用表
-
TL224測試線
-
AC220長型鱷魚夾
-
TP238測試探頭
-
磁鐵和懸掛帶
-
80BK溫度探頭
-
防護套
-
9V電池（已安裝）
|
|
Clips
|
|
AC220
|
SureGrip™鱷魚夾
|
|
AC280
|
SureGrip™掛勾探針
|
|
AC283
|
SureGrip™探針
|
|
AC285
|
SureGrip™鱷魚夾
|
|
AC87
|
大負荷母線測試夾套件
|
|
AC89
|
大負荷絕緣刺針測試夾
|
|
BP980
|
雙橡膠插頭套件
|
|
TLK225
|
SureGrip™ Master附件組
|
|
Test Probes
|
|
TP1
|
Slim Reach測試探頭組
|
|
TP2
|
Slim Reach測試探頭組
|
|
TP220
|
SureGrip™工業測試探頭
|
|
TP4
|
Slim Reach測試探頭組
|
|
TP74
|
燈籠式探針測試探頭組
|
|
TP80
|
電子測試探頭組
|
|
TP912
|
TL910的替換探針
|
|
TP920
|
測試探頭適配器套件
|
|
機套和掛件
|
|
C100
|
萬用表和附件包
|
|
C101
|
硬質儀器箱
|
|
C35
|
柔軟便攜包
|
|
C550
|
工具包
|
|
C800
|
儀表和附件箱
|
|
CXT80
|
豪華包
|
|
CAMO-C25
|
迷彩便攜包
|
|
Fluke MeterCleaner™紙巾
|
Fluke MeterCleaner™紙巾
|
|
H80M
|
H80M帶磁性?huà)旒姆雷o套
|
|
TPAK
|
ToolPak™
|
|
C1600
|
帶輪的萬用表和附件儀器箱
|
|
C25
|
用于數字萬用表的大軟包
|
|
測試線，探頭和線夾
|
|
85RF
|
85RF高頻探頭
|
|
TL80A
|
基本電氣測試線組
|
|
照明燈
|
|
L200
|
探頭照明燈套件
|
|
L210
|
探頭燈套件
|
|
L215
|
SureGrip™套件，包括探頭燈和探頭延長器
|
|
電流鉗
|
|
i400
|
交流電流鉗
|
|
i1010
|
交/直流電流鉗
|
|
i1010 Kit
|
i1010-KIT交/直流電流鉗和便攜包套件
|
|
i200
|
交流電流鉗
|
|
i2000 flex
|
交流電電流鉗表
|
|
i410-KIT
|
i410-KIT交/直流電流鉗和便攜包套件
|
|
附件套件
|
|
TLK-220 US
|
SureGrip工業測試線
|
|
高壓探頭
|
|
80K-40
|
高壓探頭
|
|
80K-6
|
高壓探頭
|
|
Test Leads
|
|
H900
|
測試線支架
|
|
TL220
|
SureGrip™工業測試線組
|
|
TL221
|
SureGrip™延長測試線組
|
|
TL222
|
SureGrip™硅樹脂防熱測試線
|
|
TL223
|
電氣測試線組
|
|
TL224
|
SureGrip™隔熱測試線
|
|
TL225
|
SureGrip™雜散電壓適配器測試線組
|
|
TL26A
|
TL26A 60英寸長5路測試引線組
|
|
TL40
|
伸縮式探針測試線組
|
|
TL71
|
超值測試線組
|
|
TL75
|
Hard Point™測試線組
|
|
TL76
|
多合一測試線組
|
|
TL81A
|
豪華型電氣測試線組
|
|
TL910
|
電氣測試探頭組
|
|
TL930
|
接插線組(60 cm)
|
|
TL932
|
接插線組(90 cm)
|
|
TL935
|
接插線套件(60, 90, 120 cm)
|
|
TL940
|
微型掛勾測試線組
|
|
TL950
|
微型探針測試線組
|
|
TL960
|
微型掛勾測試線組
|
|
TL970
|
掛勾和探針套件
|
|
TLK220
|
TLK-220 EUR SureGrip工業測試線套件
|
|
溫度
|
|
80AK-A
|
熱電偶適配器
|
|
80PK-11
|
80PK-11 K型柔性帶套熱電偶溫度探頭
|
|
80PK-24
|
SureGrip氣體溫度探頭
|
|
80PK-25
|
SureGrip刺穿式溫度探頭
|
|
80PK-26
|
SureGrip錐形溫度探頭
|
|
80PK-27
|
SureGrip工業表面溫度探頭
|
|
80PK-8
|
管夾式溫度探頭
|
