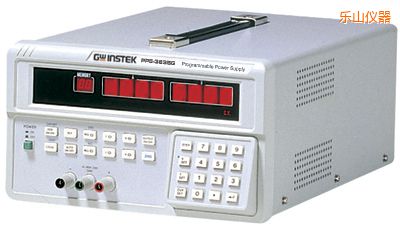

可程式/線性/直流電源供應器 |
|
| 型 號：PPE-3323 |
| 品 牌：臺灣固緯GWINSTEK |
技術指標：過電壓保護與過電流保護功能(軟體控制) ． 記憶容量50組．
自我測試與軟體校正 ． |
 |
樂(lè )山可程式/線性/直流電源供應器-PPE-3323-臺灣固緯GWINSTEK
． 具UP/DOWN鍵,操作容易
． 高解析度:10mV.1mA
． 過電壓保護與過電流保護功能(軟體控制)
． 記憶容量50組
．
自我測試與軟體校正
． 符合UL,CSA,IEC安全規范
． 高穩定度,低漂移
． 4位數顯示
． 具計時器可做設定步驟自動測試
． 組輸出
．
自動Tracking
． RS-232介面
|
|
輸出
|
|
電壓
|
0 ~ +32V, 0 ~
-32V, 3.3V/5V 固定
|
|
電流
|
0 ~ +3A, 0 ~ -3A,
3A 固定
|
|
過電壓保護
|
0 ~ +33V, 0 ~
-33V, OLP
|
|
負載調節率
|
|
電壓
|
< 6mV
|
|
電流
|
< 3mA
|
|
電源調節率
|
|
電壓
|
< 3mV
|
|
電流
|
< 3mA
|
|
解析度
|
|
電壓
|
10mV ( 20mV 額定電壓 > 36V
)
|
|
電流
|
1mA ( 2mA 額定電流 > 3.5A
)
|
|
過電壓保護
|
10mV ( 20mV 額定電壓 > 36V
)
|
|
設定準確度(25 + 5°C)
|
|
電壓
|
< 0.05% + 25mV ( + 50mV
額定電壓 > 36V )
|
|
電流
|
< 0.2% +
10mA
|
|
過電壓保護
|
< 2% + 0.6V
|
|
漣波及雜訊(20Hz~20MHz)
|
|
電壓
|
漣波：1mVrms / 3mVp-p
雜訊：2mVrms /
30mVp-p
|
|
電流
|
< 3mArms ( < 5mArms 額定電流 > 3.5A )
|
|
溫度系數 (0 ~ 40°C)
|
|
電壓
|
< 100ppm +
3mV
|
|
電流
|
< 150ppm +
3mA
|
|
讀回值解析度
|
|
電壓
|
10mV ( 20mV 額定電壓 > 36V
)
|
|
電流
|
1mA ( 2mA 額定電流 > 3.5A
)
|
|
讀回值準確度(25 + 5°C)
|
|
電壓
|
< 0.05% + 25mV ( + 50mV
額定電壓 > 36V )
|
|
電流
|
< 0.2% +
10mA
|
|
反應時間
|
|
電壓上升
|
10% ~ 90% < 100mS
|
|
電壓下降
|
90% ~ 10% < 100mS
|
|
讀回值溫度系數
|
|
電壓
|
< 100ppm + 10mV ( + 20mV
額定電壓 > 36V )
|
|
電流
|
< 150ppm +
10mA
|
|
漂移
|
|
電壓
|
< 0.03% +
6mV
|
|
電流
|
< 0.1% + 6mA
|
|
同步追蹤操作(PPE-3323)
|
|
同步追蹤誤差
|
< 0.1% +
50mV
|
|
串聯調節率
|
< 50mV
|
|
記憶
|
|
|
儲存/呼叫
|
0 ~ 99 ( 0 ~ 49 for
PPE-3323)
|
|
計時器
|
|
|
時間設定
|
1秒 ~ 99分鐘
|
|
解析度
|
1秒
|
|
功能
|
for output working loop (Auto Step
running)
|
|
使用電源
|
|
|
交流 100V/120V/220V/240V+10%,
50/60Hz
|
|
附件
|
|
|
電源線 x 1,
操作手冊 x 1,
測試線
GTL-104 x 1 ( x 3, PPE-3323)
|
|
尺寸及重量
|
|
|
255(寬) x 145(高) x 346(長) mm,
約
9.5 公斤 ( PPE-3323 約 10
公斤)
|
，，
|
