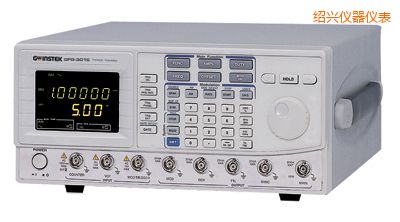

紹興信號發生器GFG-3015,紹興信號發生器價格

紹興信號發生器-GFG-3015-臺灣固緯GWINSTEK

GFG-3015是一款多功能、高精確度的函數信號產生器,可提供穩定睛卻高達15MHz的信號。采用頻率回饋技術，，GFG-3015擁有0.02%的頻率精確度和最大可達10mHz的頻率分辨率。10組前面板設定儲存功能讓輸出預先設置的特殊波形更加簡單，，同時還包括其它功能，，如AM/FM、Gate、Burst、觸發輸出、五種標準波形輸出、150MHz計頻器、VCF控制和顯示輸出信號的不同參數。GFG-3015強大的功能是教育、維修、產品測試和研發的最佳選擇。

特點

頻率范圍 0.01Hz~15MHz
最大頻率解析度可達10mHz
可同時顯示設定頻率及設定振幅
內建6位數計數器, 可計數高達150MHz之頻率
輸出波形包含: 正弦波, 方波, 三角波, Ramp, 脈沖波, AM, FM, 掃描功能, 觸發輸出以及Gate / Burst
VCF for 100:1 外部端頻率控制
INT/EXT, AM/FM Modulation
GCV 同步輸出功能
連續可調直流飄移控制
提供SYNC輸出功能
LIN/LOG掃描模式
輸出過載保護功能
內建RS-232C通訊介面

主要規格
輸出波形	正弦波, 方波, 三角波, ±Ramp, 脈沖波, AM, FM, 掃描功能, 觸發, Gate, Burst
頻率范圍	10mHz~15MHz共8檔(自動選擇)
頻率解析度	15MHz~150kHz(100Hz);1.5MHz~15kHz(10Hz); 150kHz~1.5kHz(1Hz);15kHz~150Hz(0.1Hz);1.5kHz~15Hz(10mHz); 150Hz~1.5Hz(10mHz);15Hz~0.15Hz(10mHz); 1.5Hz~0.01Hz(10mH)
頻率誤差	0.02% + 5位數
輸出阻抗	50Ω ±10%
輸出振幅范圍	10.00V~0.01V(加50Ω負載) 4 amplitude ; \|Vac peak\|+\|Vdc\|=5V 解析度: 10mV (10.00V~0.01V)
輸出振幅誤差	于 10Hz~1MHz 時 ≦3% ± 5位數 ; 于 1MHz~15MHz 時 ≦10% ± 5位數
振幅單位	Vpp, Vrms, dBm
直流飄移	-5V~+5V(加50Ω負載) ; 解析度10mV
直流飄移誤差	最小振幅 ≦3% ± 3位數
周期控制	80%:20%:80% 至 1MHz ; 解析度1%
周期解析度	于 50% 周期時 ≦1% ~ 1MHz
顯示器	雙顯示7段顯示器, 頻率:6位數, 振幅:4位數
正弦波
失真度	≦ 0.5%(-46dB) THD from 10Hz to 100kHz ; ≦-30dBc to 15MHz (spec. applied form 1Vpp~10Vpp)
三角波
線性誤差	于100Hz滿刻度輸出時 <1%
方波
非對稱性	±1% of period + 3ns
上升/下降時間	< 18nS
SYNC 輸出
組抗	50Ω±10%
位準	開回路 > 1Vpp
調變特性
類型	AM, FM, Sweep, Trigger(int/ext), Gate 或 Burst (implement by trigger type)
波形	Sine, square, triangle, ramp 或 Variable Symmetry Pulse
頻率比例范圍	10mHz~10kHz in 3 Frequency Range (自動切換)
頻率比例誤差	5% ± 1位數
頻率比例解析度	10.0kHz~0.1kHz(100Hz); 99Hz~1Hz(0.1Hz); 0.99Hz~0.01Hz(0.01Hz)
對稱性	90%:10%:90% ; 解析度: 1%
對稱性誤差	±1位數 (≦±1%)
輸出位準	加入 10KΩ 負載時 ≧ 1Vp-p
正弦波失真度	10Hz~10kHz ≦1%
振幅調變
Depth	0~100%
調變頻率	0.01Hz~10kHz(INT) DC~1MHz(EXT)
載波 –3dB頻寬	<100Hz to >5MHz
外部輸入端靈敏度	100%調變時 ≦10Vp-p
頻率調變
誤差	0 ~ ±5%
調變頻率比例	0.01Hz~10kHz(INT) DC~50kHz(EXT)
外部輸入端靈敏度	≦5Vpp for 15% deviation
掃描特性
掃描范圍	15MHz~150kHz ; 1.5MHz~15kHz ; 150kHz~1.5kHz ; 15kHz~150Hz ; 1.5kHz~15Hz ; 150Hz~1.5Hz ; 15Hz~0.15Hz ; 1.5Hz~0.01Hz
掃描寬度	>100:1 (in same frequency range)
掃描比例	0.01Hz~10kHz
對稱性控制	90%:10%:90% ; 解析度: 1%
模式	Linear / Log 掃描
掃描輸出	0 to ≧-5Vp-p into 10KΩ
觸發特性
起始/截止相位范圍	80°~90°
比例	0.1Hz~10kHz
頻率范圍	0.1Hz~1MHz (Useful to 10MHz)
外部觸發頻率范圍	DC~1MHz, 相容于TTL輸入位準
Gate或Burst	Implement by觸發設定
VCF
范圍	100:1(0 to 10V±1)
輸入直線性	<0.5% to 1MHz,<5% to 10MHz
輸入阻抗	10kΩ
GCV 輸出
	不同頻率產生 0.2V ~ 2V 之間電壓
頻率計數器
INT/EXT	可選擇
范圍	5Hz~150MHz EXT
解析度	時基準確度 ±1位數
時基	±20ppm(23℃±5℃) 于暖機30分鐘后
解析度	最大解析度: 100nHz for 1Hz 及 0.1Hz for 100MHz
輸入阻抗	1MΩ // 150pF
靈敏度	≦35Vrms(5~100MHz);≦45Vrms(100MHz~150MHz)
記憶體
儲存/呼叫	10組記憶體供面板設定儲存/呼叫
界面	RS-232C
使用電源	AC 115V/230V±15%, 50/60Hz
附件
	電源線 × 1, 操作手冊 × 1, 測試線 GTL-101 × 2
尺寸及重量
	290(W) × 142(H) × 460(D) mm, 約 5 kg
