無錫數字超聲探傷儀CTS-9006PLUS,無錫數字超聲探傷儀價格

無錫數字超聲探傷儀-CTS-9006PLUS-汕超SIUI

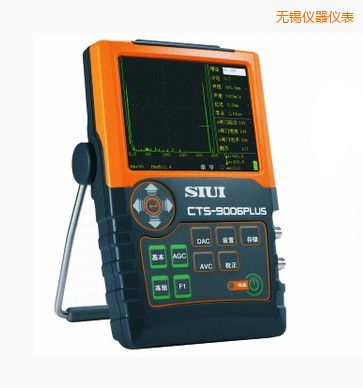

CTS-9006PLUS超聲探傷儀特點

輕便、易用、可靠
　　——SIUI新一代大功率探傷儀

· 方波大功率發射穿透力強

· 寬頻帶高分辨率檢出率高

· 性能強勁：高壓方波發射、穿透力強，超聲波探傷儀k值，滿足大型鑄、鍛件探傷的需求

· 小巧輕便：整機（含電池）重量約1.25Kg，高空、野外作業輕松自如

· 操作簡易：按鍵少，定義明確，實現單手握持操作

· 防塵防水：按IP65防護標準設計，超聲波探傷儀廠家，適應復雜的工業探傷環境

· 超低功耗：標配鋰聚合物電池，連續工作時間長達7小時

CTS-9006PLUS超聲探傷儀功能

· 發射脈沖電壓50～500V可調，發射脈沖為尖脈沖或方波，數字式超聲波探傷儀廠家，方波寬度51～850ns可調

· 工作頻率范圍0.5 ~ 20 MHz，蘇州超聲波探傷儀，靈敏度余量≥70 dB，吉林超聲波探傷儀，分別突顯寬頻帶和高靈敏度的優點

· 20 ~ 2000Hz的脈沖重復頻率，步進20Hz，避免探傷過程中出現混響信號

· 最高采樣速率240MHz，青島超聲波探傷儀價格，測量分辨率0.1mm

· 自動增益控制AGC，配合峰值回波、圖像凍結功能，快速確定缺陷最高波，探傷更高效

· AVG曲線，使用已知平底孔或大平底回波，制作出3條不同當量的曲線

· DAC曲線，配合回波比較功能，使不同距離不同波幅的回波定量更簡便

· 多種不同的顯示顏色搭配方案，滿足不同使用場景和習慣的需求

· 存儲300組曲線及波形，滿足不同探傷工藝應用及探傷數據存檔的需求

CTS-9006PLUS超聲探傷儀應用

數據編輯和管理
探傷回波、曲線、參數等，或由USB接口經U盤將數據導入計算機，實現探傷報告的編輯和數據的管理

DAC 曲線
DAC 曲線功能令缺陷評價更加輕松、方便。

AVG 曲線
通過取已知大平底或平底孔回波為參考，自動生成AVG曲線。

大鍛件探傷
大探測范圍，車軸超聲波探傷儀，高靈敏度余量，tofd超聲波探傷儀，滿足大鍛件或粗晶體材料的檢測。

焊縫檢測模擬圖
直接指出缺陷所在區域，位置一目了然

CTS-9006PLUS超聲探傷儀參數

項目	單位	技術 數據
衰減器誤差	dB	每12dB ± 1dB
垂直線性誤差	%	≤3
水平線性誤差	%	≤0.5
動態范圍	dB	≥30
CTS-9006PLUS靈敏度余量	dB	≥70（2.5Z20N探頭）
遠區分辨力	dB	≥26
電噪聲電平	%	≤10（1 ~ 4MHz）
等效輸入噪聲	V/√Hz	＜80×10-9
工作頻率范圍	MHz	0.5 ~ 20，11檔可調
脈沖重復頻率	Hz	20 ~ 2000，步進20Hz
脈沖電壓	V	50～500可調
脈沖寬度	ns	尖脈沖或方波，方波寬度51～850ns可調
CTS-9006PLUS薄板分辨力	mm	≤3（5C10N探頭）
CTS-9006PLUS探測范圍	mm	0 ~ 13000（鋼縱波）
CTS-9006PLUS脈沖移位	mm	-10 ~ 1000（鋼縱波）
探頭零點	μs	0 ~ 200
材料聲速	m/s	300 ~ 15000
CTS-9006PLUS阻尼	Ω	25、75 、200、1000四檔可調
抑制	%	0 ~ 80
檢波方式		負向檢波/正向檢波/雙向檢波/濾波
增益調節	dB	0 ~ 110：分0.5/2/6/12步進調節
DAC功能		用于制作、設置和應用DAC曲線
AVG功能		用于制作、設置和應用AVG曲線
截圖功能		將儀器屏幕存為圖片并輸出到U盤中
轉存功能		通過USB接口把儀器內部數據集轉存到U盤中
閘門		閘門方式：off/進波/失波/測量
存儲		500組數據集，超聲波探傷儀的作用，包括儀器設置、探傷狀態和回波圖形等支持從U盤導入探傷數據
自動增益功能		使閘門內回波幅度自動調節到指定幅度幅度設置：40%/50%/60%/70%/80%/90%/100%
峰值記憶功能		顯示波形包絡(luò )
峰值回波功能		記錄包含最高回波的回波波形
凍結功能		凍結屏幕波形
自動校正功能		用于校正材料聲速與探頭零點，校正模式：聲速+零點/聲速/零點
角度測量功能		用于測量探頭角度
網絡(luò )投影功能（選）		通過網絡(luò )在PC軟件上顯示與儀器一致的畫面
自動凍結（選）		A/B閘門內信號超過閘門電平后自動凍結
頻譜顯示（選）		顯示A閘門起始位置以后50mm內的信號頻譜，超聲波探傷儀什么牌子的好，快捷掌握探頭的波形、頻譜和中心頻率
TCG（選）		由DAC曲線轉換而來，并根據DAC曲線對回波幅度進行補償，使不同聲程而大小相同的人工反射體的回波幅度一致
網絡(luò )通信（選）		通過網絡(luò )與儀器實現雙向通信
SY/T 4109標準（選）		符合“SY/T 4109石油天然氣鋼質管道無損檢測”的 DAC曲線標準
語言		中/英/日/西班牙/法/德/俄
顯示屏		高亮度5.7″彩色TFT液晶顯示屏，640× 480像素
工作時間	h	≥7
工作電壓	V	9 ~ 12（外部直流電源），6.4 ~ 8.4（電池）
工作溫度	℃	-10 ~ 40
重量	Kg	約1.25（含電池）
尺寸	mm	152 × 240 × 52（寬×高×深）
