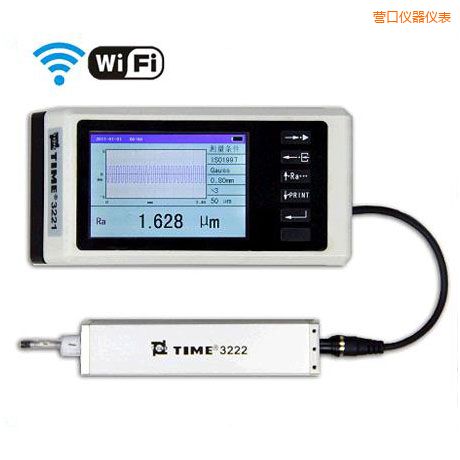

手持式粗糙度儀(WIFI) |
|
| 型 號：TIME3222 |
| 品 牌：時代儀器 |
| 技術指標：云端存儲，點卯、手機同步數據 |
 |
營口手持式粗糙度儀(WIFI)-TIME3222-時代儀器
功能特點：
點陣液晶觸摸屏，三豐粗糙度儀參數，分辨率320×480，光學粗糙度儀，可細膩顯示全段粗糙度曲線；
垂直量程±25μm、±200μm兩檔可調；
滿量程檔位時，系統分辨力為8納米；
觸針位置顯示；
平均值、峰谷值、峰間距三種校準方式可調；
全參數均可設置上下限報警；
可自定義輪廓界面起始位置C，滿足絎磨粗糙度測量要求；
一次測量，可計算和顯示ISO全族參數；
采用WiFi技術實現無線傳輸；
云端存儲，點卯、手機同步數據；
可以隨時隨地訪問數據
產品概述：
TIME3222粗糙度儀是觸針式表面粗糙度儀，泰勒粗糙度輪廓儀，它適用于生產現場、實驗室、計量室，可測量多種機加工零件的表面粗粗度，根據選定的測量條件計算相應的參數，在液晶顯示器上清晰地顯示出全測量參數和輪廓圖形。
操作演示：
|
|
|
1.開機參數設置
|
2.不同濾波下的輪廓圖形展示
|
|
|
|
3.測量參數全部展示
|
4.歷史測量數據查詢
|
技術參數：
|
項目
|
描述
|
|
垂直量程
|
±25μm、±200μm
|
|
系統分辨率
|
滿量程8納米
|
|
顯示分辨率
|
0.001μm
|
|
針尖半徑
|
2μm或5μ
|
|
濾波方式
|
GAUSS、2RC、ISO13565
|
|
標準
|
IOS1997、ANSI、JIS2001
|
|
取樣長度L/驅動速度Vt
|
L=0.08mm/Vt=0.25mm/s
L=0.25mm/Vt=0.25mm/s
L=0.8mm/Vt=0.5mm/s
L=2.5mm/Vt=1mm/s
返程速度為1mm/s
|
|
評定長度Ln
|
Ln=(1-5)L
|
|
示值誤差/示值重復性
|
10%/6%
|
|
測量參數
|
Ra、Rp、Rv、Rz、Rq、Rsk、Rku、Rc、Rpc、Rsm、Rmr(C)、tp、Rmr、Rpm、Rz1max、RzJIS、Rmax、Htp、Rδc、RΔq、RΔa、Rk、Rpk、Rvk、Mr1、Mr1、A1、A2
|
|
工作環境
|
溫度：0℃ ~ 40℃
濕度：< 90% RH
|
|
存儲環境
|
|
|
外形尺寸和重量
|
156×75×53mm,760g
|
|
傳感器驅動套
|
29×26×120mm
|
|
標準配置
|
主機、傳感器、驅動器、充電器、樣塊、小米手機
|
|
可選附件
|
其他傳感器、測量平臺
|
|
