表面粗糙度測量?jì)x |
|
| 品 牌：日本三豐Mitutoyo |
| 型 號：SV-2100 |
| 市場價： |
| 促銷價： |
| 主要技術指標：操縱桿控制下移動速度高達40mm/s (X軸) |
 |

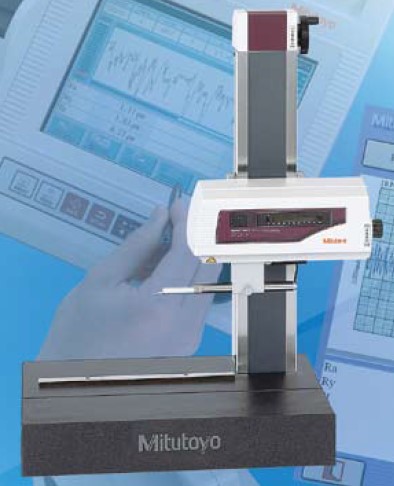

Surftest (表面粗糙度測量?jì)x) SV-2100
178 系列 — 帶有專用控制/ 裝置型表面粗糙度測量?jì)x
提供臺式或便攜式，威海粗糙度儀規格，PC 軟件或專用數據處理器多種組合方式的表面粗糙度測量?jì)x。
SV-2100操縱桿控制下移動速度高達40mm/s (X軸) ；利用 Z 軸微調鈕可實現平穩定位 ；X軸直線度為0.15μm/100mm，粗糙度儀測針，可實現穩定、高精度測量。
產品特點
◇SJ-500操作性強
7.5" TFT LCD液晶彩顯
該專用數據處理器配備高清晰 ." TFT LCD 液晶彩顯；圖標顯示，袖珍粗糙度儀，觸控式面板，友好人機界面。
定位方式：操縱桿和處理器上的手動控制鈕
操縱桿易于操作。使用手動微調鈕可輕松實現小孔測量對測頭的精確定位。
多次測量功能：本機可通過編程自動地依次進行三次測量。
自動調水平臺(選件)
表面自動調水平輕松完成設置。
◇分析類型
SJ-500可進行細微輪廓分析
支持 種分析參數，粗糙度儀精度，符合 ISO1 、JIS001等表面粗糙度標準。還可進行各種細微輪廓分析。
* 輪廓分析：面積，易高表面粗糙度儀，圓，角度，粗糙度儀工作原理，坐標差，日本三豐粗糙度儀價格，階差，軸表面粗糙度，傾角斜度。
◇SJ-500具有高耐用性
陶瓷導軌
陶瓷導軌，其固有的耐磨性、無損耗特性，可長期確保驅動部X軸的直線度。免維護設計，陶瓷無需防腐蝕處理。
★自動測量，加裝自動水平調整和測針回縮功能。實現了重復測量和多
截面測量的精確定位。
★SV-2100S4/H4/W4 均配備緊急終止按鈕。
★帶專用控制器的高精度，美國粗糙度儀，高性能，mahr表面粗糙度儀，袖珍型表面粗糙度測量?jì)x，操作簡
單，顯示一目了然。
配有7.5英寸彩色TFT液晶屏幕、大號彩色圖標與觸控式面板控制，該顯示裝
置操作簡單，讀取容易。控制部的內置操縱桿使得定位快捷簡便。測量小孔
內側時可使用手動旋鈕對細小觸針的位置進行微調。表面粗糙度測量條件的
設置簡單易行。利用簡單的輸入功能可按ISO/JIS/VDA粗糙度標準計算繪圖
指令符號。
★程控多次測量功能
SJ-500/SV-2100M4只對 X 軸方向連續測量。
SV-2100S4/H4/W4實現了程控 Z 軸移動下的 X 軸方向的測量。
★操縱桿與調整鈕聯合高效定位
同時配有：快速移動操縱桿 (X軸:SJ-500型 0mm/s；SV-2100型 0mm/s。Z軸：SV-2100S4/H4/W4型) 及手動微調鈕 (小孔測量定位的關鍵)。
產品規格
|
型號
|
SJ-500
|
SV-2100M4
|
SV-2100S4
|
SV-2100H4
|
SV-2100W4
|
|
標準型
|
(選件)
|
手動操作
|
電動驅動
|
|
測量范圍
|
Z1 軸 (檢出器)
|
800μm, 80μm, 8μm
|
|
X軸
|
50mm
|
100mm
|
|
直線度
|
0.2μm/50mm*1
|
0.15μm/100mm
|
|
分辨力
|
X軸
|
0.05μm
|
|
Z1 軸 (檢出器)
|
0.01μm (800μm), 0.001μm (80μm), 0.0001μm (8μm)
|
|
Z2軸（立柱）
|
—
|
—
|
0.1μm
|
|
驅動速度
|
X軸
|
0 - 20mm/s 或手動操作
|
0 - 40mm/s 或手動操作
|
|
Z2軸（立柱）
|
一
|
手動操作
|
0 - 20mm/s 或手動操作
|
|
測量速度
|
0.02 - 5mm/s
|
|
上下移動量
|
連接裝置: 30mm
|
350mm
|
350mm
|
550mm
|
|
評價輪廓
|
原始輪廓, 粗糙度輪廓, 波形輪廓, DF 輪廓, 粗糙度 motif 輪廓, 波形 motif 輪廓
|
|
|
評價參數
|
Ra,
Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Sm, S, Pc, m(rc),δc, mr, tp,
Htp, Lo, lr, Ppi, HSC, Δa, Δq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2,
Vo, Ea, Eq, R, AR, Rx, W, AW, Wx, Wte
|
|
輪廓分析
|
階差 (平均, 最大, 最小), 圓, 角度, 面積, 坐標值邊緣, 傾斜角
|
|
分析圖表
|
負荷曲線 (BAC), 振幅分布曲線 (ADC), 功率譜圖
|
|
曲線補償
|
拋物線補償, 雙曲線補償, 橢圓補償, 圓補償, 錐面補償, 傾斜補償 (曲面/任意)
|
|
濾波
|
2CR75, PC75, 高斯魯棒樣條
|
|
截至波長
|
λs
|
0.25, 0.8, 2.5, 8, 25, 80, 250μm, 無濾波
|
|
λc
|
0.025, 0.08, 0.25, 0.8, 2.5, 8, 25, 80*2mm, 無濾波
|
|
λf
|
0.08, 0.25, 0.8, 2.5, 8, 25, 80*2mm, 無濾波
|
|
取樣長度
|
0.025, 0.08, 0.25, 0.8, 2.5, 8, 25, 80*2mm, 無濾波
|
|
LCD規格
|
7.5" 帶背光的TFT液晶顯示
|
|
內置打印機
|
高速熱敏打印機 (紙寬: 58mm)
|
|
記錄放大倍率
|
水平倍率
|
10X - 500,000X, 自動
|
|
垂直倍率
|
0.5X - 10,000X, 自動
|
|
檢出器
|
檢出方式
|
差動電感方式
|
|
觸針&測力
|
0.75mN 觸針針尖 (錐): 針尖錐角: 60o, 針尖半徑: 2μm4mN 觸針針尖 (錐): 針尖錐角: 90o, 針尖半徑: 5μm
|
|
電源
|
100 - 120V AC ±10%, 50/60Hz
|
|
功耗
|
100 VA
|
70 VA
|
140 VA
|
|
外形尺寸
|
主機
|
425×94×160mm
|
716×450×863mm
|
766×482×966mm
|
766×482×1166mm
|
1166×482×1176mm
|
|
演算顯示部
|
330×270×94mm
|
|
電動裝置
|
一
|
一
|
372×245×71.8mm
|
|
重量
|
主機
|
2.7kg
|
140kg
|
150kg
|
220kg
|
|
演算顯示部
|
4.0kg
|
|
電動裝置
|
一
|
一
|
3.0kg
|
|
