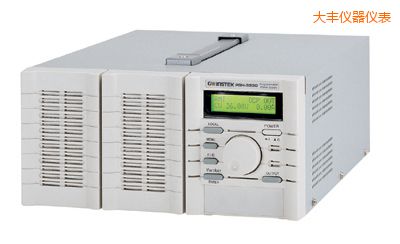

直流穩壓電源 |
|
| 型 號：PSH-3620 |
| 品 牌：臺灣固緯GWINSTEK |
| 技術指標：選購介面：IEEE-488.2 及 RS-232C |
 |
大豐直流穩壓電源-PSH-3620-臺灣固緯GWINSTEK
特點：
輸入電壓范圍寬廣及高功率因數 (P.F)
高效率及高功率密度高
定電壓及定電流操作
過電壓保護、過電流保護及過溫度保護
低輸出漣波及雜訊
選購介面：IEEE-488.2 及 RS-232C
輸出 ON/OFF 控制
自我測試及軟體校正
LCD 顯示
內建蜂鳴器作為警告指示
規 格 |
輸出 |
10V |
36A (PSH-1036) |
70A (PSH-1070) |
100A (PSH-10100) |
20V |
18A (PSH-2018) |
35A (PSH-2035) |
50A (PSH-2050) |
36V |
10A (PSH-3610) |
20A ( PSH-3620 ) |
30A (PSH-3630) |
60V |
6A (PSH-6006) |
12A (PSH-6012) |
18A (PSH-6018) |
|
調節率 ( 定電壓模式 ) |
負載 |
0.1% + 5mV |
0.1% + 5mV |
0.1% + 5mV |
電源 |
0.05% + 5mV |
0.05% + 5mV |
0.05% + 5mV |
|
調節率 ( 定電流模式 ) |
負載 |
0.2% + 5mA |
0.2% + 10mA |
0.2% + 15mA |
電源 |
0.2% + 5mA |
0.2% + 10mA |
0.2% + 15mA |
|
漣波及雜訊 |
電壓 (mVrms) |
10 ~ 20mV |
10 ~ 20mV |
10 ~ 20mV |
電流 (mArms) |
0.2% |
0.2% + 20mA |
0.2% + 40mA |
|
設定解析度 |
電壓 < 36V |
10mV |
10mV |
10mV |
電壓 > 36V |
20mV |
20mV |
20mV |
電流 10V |
10mA |
20mA |
30mA |
電流 20V |
10mA |
10mA |
20mA |
電流 36V |
10mA |
10mA |
10mA |
電流 60V |
10mA |
10mA |
10mA |
|
設定準確度 |
電壓 < 36V |
0.05% + 25mV |
0.05% + 25mV |
0.05% + 25mV |
電壓 > 36V |
0.05% + 50mV |
0.05% + 50mV |
0.05% + 50mV |
電流 10V |
0.2% + 30mA |
0.2% + 60mA |
0.2% + 90mA |
電流 20V |
0.2% + 30mA |
0.2% + 30mA |
0.2% + 60mA |
電流 36V |
0.2% + 30mA |
0.2% + 30mA |
0.2% + 30mA |
電流 60V |
0.2% + 30mA |
0.2% + 30mA |
0.2% + 30mA |
|
讀回值 ( 儀表 ) 解析度 |
電壓 |
同設定解析度 |
同設定解析度 |
同設定解析度 |
電流 |
同設定解析度 |
同設定解析度 |
同設定解析度 |
|
讀回值 ( 儀表 ) 準確度 |
電壓 |
同設定準確度 |
同設定準確度 |
同設定準確度 |
電流 |
同設定準確度 |
同設定準確度 |
同設定準確度 |
|
讀回值溫度系數 |
電壓 (25 + 5°C ) |
< 100ppm/°C |
< 100ppm/°C |
< 100ppm/°C |
|
反應 ( 上升 / 下降 ) 時間 |
電壓上升 |
< 150mS |
< 150mS |
< 150mS |
電壓下降 |
< 150mS |
< 150mS |
< 150mS |
|
回復時間 |
定電壓模式 |
< 500mµS |
< 500µS |
< 500µS |
|
保護功能 |
OVP/OCP/OHP |
ˇ |
ˇ |
ˇ |
突發電流保護 |
ˇ |
ˇ |
ˇ |
輸出 On/Off 控制 |
|
ˇ |
ˇ |
ˇ |
|
顯示幕 |
LCD |
|
使用電源 |
交流 85V ~ 250V, 50/60Hz |
|
附件 |
電源線 x 1, 操作手冊 x 1 |
|
尺寸及重量 |
|
1 08(寬) x 141(高) x 388(長)mm, 3.3公斤 |
188() x 141( 高 ) x 388( 長 )mm, 6.2 公斤 |
268( 寬 ) x 141( 高 ) x 388( 長 )mm, 9.3 公斤 |
可程式換式直流電源供應器 (單組輸出, 容量 360VA~1080VA)
|
機 種 |
輸出電壓 (V) |
輸出電流 (A) |
表頭顯示 |
重量 (kg) |
數位式 |
PSH-1036 |
0 ~ 10V |
0 ~ 36A |
LCD |
3.3 |
PSH-1070 |
0 ~ 10V |
0 ~ 70A |
LCD |
6.2 |
PSH-10100 |
0 ~ 10V |
0 ~ 100A |
LCD |
9.3 |
PSH-2018 |
0 ~ 20V |
0 ~ 18A |
LCD |
3.3 |
PSH-2035 |
0 ~ 20V |
0 ~ 35A |
LCD |
6.2 |
PSH-2050 |
0 ~ 20V |
0 ~ 50A |
LCD |
9.3 |
PSH-3610 |
0 ~ 36V |
0 ~ 10A |
LCD |
3.3 |
PSH-3620 |
0 ~ 36V |
0 ~ 20A |
LCD |
6.2 |
PSH-3630 |
0 ~ 36V |
0 ~ 30A |
LCD |
9.3 |
PSH-6006 |
0 ~ 60V |
0 ~ 6A |
LCD |
3.3 |
PSH-6012 |
0 ~ 60V |
0 ~ 12A |
LCD |
6.2 |
PSH-6018 |
0 ~ 60V |
0 ~ 18A |
LCD |
9.3 |
，，
|
|
