麗水時代微機控制電液伺服壓力試驗機-YAW-5000F、YAW-10000F、YAW-15000F、YAW-20000F、YAW-300-時代儀器
YAW-5000F、YAW-10000F、YAW-15000F、YAW-20000F、YAW-30000F微機控制電液伺服壓力試驗機主要用于混凝土試件、混凝土結構件的抗壓強度試驗，也用于金屬材料及金屬結構件的抗壓強度試驗。本試驗機可根據試驗要求繪制時間-試驗力，時間-位移，位移-試驗力曲線并自動處理試驗數據，是交通、建材、冶金、航空、航天、大專院校、科研單位等的理想試驗設備。

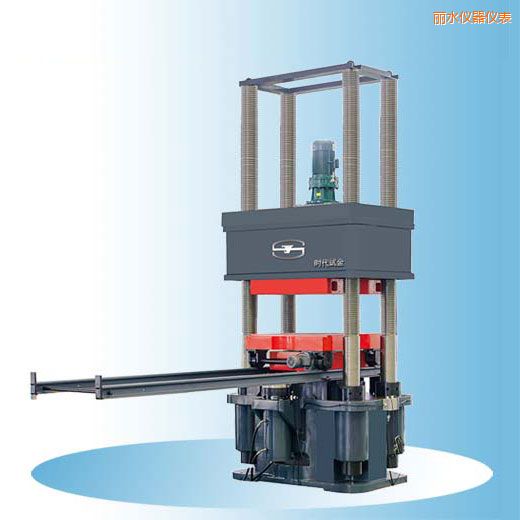

主機采用油缸下置式、四立柱框架式結構，機架剛度強度高，變形小，試驗空間無級可調，方便不同高度的試驗需求。橫梁通過安裝其上的螺母與四根絲杠相連，
四根絲杠下端安裝在底座上，并用螺母緊固，從而構成了受力機構。通過安裝在橫梁上的電機正反轉帶動鏈輪旋轉，從而帶動螺母轉動，，實現了橫梁的上下移動，，使
試驗空間可以方便地調整。上壓板固定在橫梁上。油缸及活塞固定在底座的中央，活塞上安裝有工作臺，，下壓板通過車輪與導軌相連，這樣可輕松實現大型試樣的放
置。油缸、活塞是主機的主要部分，它們的接觸面經過精密加工，使其保持一定的配合間隙和適當的油膜，活塞能夠自由移動，而將摩擦減到最低。
|
技術指標/試驗機型號
|
YAW-5000F
|
YAW-10000F
|
YAW-15000F
|
YAW-2000F
|
YAW-30000F
|
|
最大試驗力(kN)
|
5000
|
10000
|
15000
|
20000
|
30000
|
|
試驗力示值相對誤差
|
≤示值的±1%
|
|
試驗力測量范圍
|
2%-100%Fn
|
|
壓縮空間
|
1500
|
1500
|
1500
|
1500
|
1500
|
|
活塞空載最大移動速度(mm/min)
|
50
|
40
|
40
|
40
|
40
|
|
活塞行程
|
150
|
300
|
300
|
300
|
300
|
|
位移測量范圍
|
0-150
|
0-300
|
0-300
|
0-300
|
0-300
|
|
位移測量精度
|
|
|
±1%
|
|
|
|
上下壓板尺寸(長x寬)(mm)
|
700*800
|
1050*1050
|
1200*1200
|
1350*1350
|
1500*1500
|
|
橫梁升降速度(mm/min)
|
170
|
200
|
200
|
200
|
200
|
|
主機外形尺寸約(長*寬*高)mm
|
1255*1145*3900
|
3700*1900*4900
|
5000*2340*5000
|
5000*2340*5150
|
5000*2500*5300
|
