青島超聲波探傷儀USM 36,青島超聲波探傷儀價格

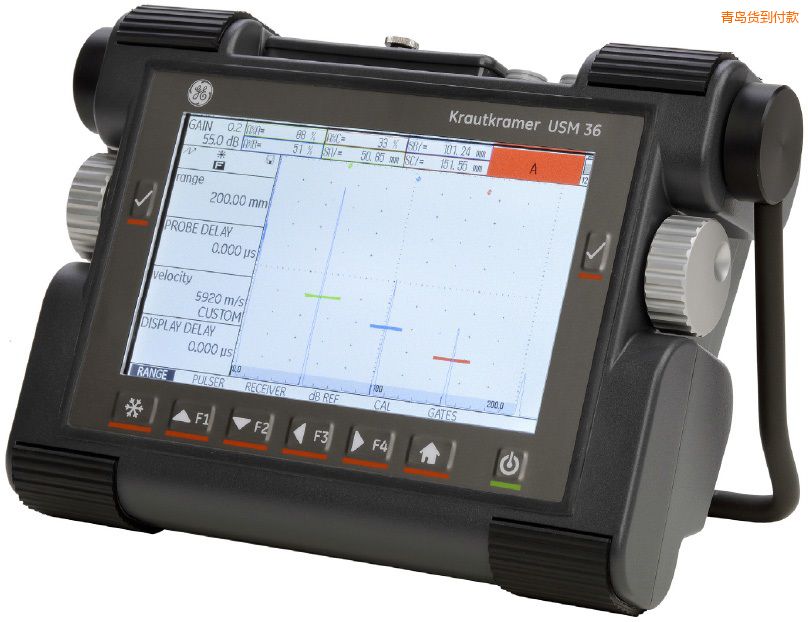

青島超聲波探傷儀-USM 36-美國GE

Krautkramer USM 36 是 GE 的 USM 系列探傷儀中最新開發的產品。它將 21世紀操作平臺與 GE 可靠耐用的硬件結合在一起。它包含了一系列創(chuàng )新功能, 確保全球的 NDT 檢測人員采用此新儀器作為日常主力探傷儀。

【產品特點】

同類產品中最大的可視A 型掃描顯示屏

Krautkramer USM36 中的一個重大改進就是其 7 英寸大屏幕、具有 800 x 480 像素的分辨率。整個區域都可以顯示清晰的 A 型掃描、使其成為同類產品中的最佳產品。即使是在明亮的陽光下, 當結束一天漫長的工作后, 用疲憊的眼睛也可輕松查看并準確解讀信號.

操作簡單而高效

Krautkramer USM 36 采用大家熟悉的前款型號旋鈕, 但功能鍵如今卻被簡化為簡單直觀的 6 鍵鍵盤, 使操作簡單而高效；檢測設置也易于操作. 不僅以前使用過 USM Go和 USM Go+ 的技術人員能夠使用, 設置數據可還可直接從這些擁有相同用戶界面的儀器中轉移.此外, 通用的界面還可確保熟悉 USM Go 儀器的技術人員快速嫻熟地操作.

靈活的數據報告和存儲

除了易于解讀且清晰的 A 型掃描外，簡談鋼軌鋁熱焊探傷，Krautkramer USM 36 數據報告還包括屏幕截圖和 A 型掃描視頻，無損超聲波探傷儀，可以記錄下 A型掃描以供后續分析或提供檢驗證明. 所有數據均存儲在可移除式 SD卡上、并可提供 JPEG或 BMP 格式的報告.

綜合全面的連接性

連接性是 Krautkramer USM 36 的主要特色。數據可以存儲在可移除式 SD 卡或 U 盤上, 旨在進行記錄或允許數據共享. VGA 連接允許儀器的顯示內容在外接顯示器或投影屏幕上顯示, 方便培訓使用.

可在最?lèi)毫拥沫h(huán)境中使用

Krautkramer USM 36 能夠充分防止灰塵和水進入 IP66 外殼、并且可在-10°C 至 +55°C 的環境溫度下操作. 此外, 它還可在沙漠、冰凍廢土以及潮濕的熱帶地區使用。新型探傷儀的重量?jì)H 2.2 kg, 可通過電池或電源供電。它的鋰電池具有超過 13 小時的工作壽命. 帶內置電池充電器, 適用較長的班次使用.

有三個版本可供選擇

多功能儀器有三個版本可供選擇, 能夠滿足標準的故障檢驗. 最高級的版本可以在DAC, AWS 和 DGS 模式下工作, 其特色是使用強大的方波脈沖獲得優異的材料穿透能力, 能夠適應 GE 已取得專利的 trueDGS 探頭技術, 它通過采用 DGS 方法以及享有專利的「幻影回聲探測」技術, 提供無與倫比的缺陷大小檢測精度.

【產品應用】

電力及石化行業焊縫檢測

直觀的工具更加便于分析, 顏色的使用以及更外明亮的7 寸大屏幕超都有利于焊縫檢測:

監控閘門和曲線都采用不同的顏色
信息和報警都用紅色顯示
A 掃描可用不同顏色顯示便于比較
彩色顯示不同的參數, 包括聲程, 水平距離，跨距倍數
GE 專利技術彩色半跨距顯示

汽車行業精確測厚

Krautkramer USM 36 提供精確測厚功能, 采用波峰模式可精確測量回波序列的聲程的差異.

電力和石化行業的腐蝕測量

腐蝕測量可使用雙晶探頭, 為保證最大的可靠性, 設備屏幕同時顯示厚度值和A 掃描. 最小值捕獲模式提供連續掃查結束后的一個最小厚度值。自動凍結功能, 可以減少探頭與工件的接觸時間, 適用于檢測高溫的結構和部件.

鍛件檢測

設備具有幻象波消除技術, 使檢測細晶材料和長工件時可準確檢測缺陷而不受幻象波干擾.

特殊材料檢測

方波功能是Krautkramer USM 36的一個強大的選項, 其具備強大的穿透力, 這個功能常用于航空及汽車行業.

【技術參數】

USM36超聲波探傷儀技術參數

	顯示屏幕
	液晶尺寸/有效范圍(寬 × 高)	7"/152.4 × 91.44 mm
	分辨率(寬 × 高)	800 × 480像素
	測量范圍	4...14108mm(555")，超聲波探傷儀招標，縱波
	顯示屏
	顯示移位(延時)	-15...3500 μs
	探頭延時	0...1000 μs
	聲速范圍	250...16000 m/s
	脈沖重復頻率	自動優化15...2000Hz，三種自動設置模式：低、中、高檔和手動模式
	接頭
	探頭接頭	2xLEMO-1或2xBNC
	USB接口	USB B型接頭
	脈沖發生器
	脈沖發生器模式	尖脈沖發生器(可選)：方波脈沖發生器
	脈沖發生器電壓(SQ 模式)	120...300 V，以10V 為步進、容差為10%
	脈沖發生器下降/上升時間	最大10ns
	脈沖發生器寬度(SQ 模式)	30...500 ns，以10ns 為步進
	脈沖發生器幅度(尖脈沖模式)	低檔：120V，高檔：300V
	脈沖發生器能量(尖脈沖模式)	低檔：30 nS，超聲波探傷等級，高檔：100 nS
	阻尼	50Ω，1000Ω
	脈沖發生器
	數字增益	動態范圍110dB，以0.2dB 為步進可調
	模擬帶寬	0.5...20MHz
	濾波器	寬帶：1-5MHz/2, 2.25MHz/4, 5MHz/10MHz/13, 15MHz
	整流	整流正半波、負半波、全波、射頻信號
	柵極
	獨立柵極	柵極A和B(由柵極 A 觸發)，濟南超聲波探傷儀，柵極C(選項、由柵極A或B觸發)
	測量模式	峰值、側翼、J側翼、首個峰值
	存儲器
	卡槽	適用于所有標準SD卡的SD卡槽
	容量	8GB，SD卡
	數據集	UGO數據結構、以ASCII形式表示
	報告	JPG或BMP格式
	概述
	電池	鋰離子電池、工作時間：充滿電時13個小時 充電方法(標準)：內置電源適配器，充電方法(可選)：外部充電器充電電量：與充電電量成比例的指示符
	電源適配器	通用供電單元100...240VAC，50/60Hz
	主機尺寸(寬 × 高 × 深)	255 × 177 × 100mm (10” × 7.0” × 3.9”)
	重量	2.2kg(含電池)
	語言	保加利亞語、漢語、捷克語、荷蘭語、英語、芬蘭語、法語、德語、匈牙利語、意大利語、日語、挪威語、波蘭語、葡萄牙語、羅馬尼亞語、俄語、西班牙語、瑞典語
	外殼	符合IEC 60529 標準的 IP66
	工作溫度	-10...55°C
	選件
	AWS	AWS 校準工具、符合 AWS D1.1 結構焊接規范
	DAC/JISDAC/CNDAC	DAC校準工具，16點，超聲波探傷儀哪個牌子好，符合EN1712，EN1713，金屬陶瓷管x射線探傷機，EN1714，ASTM E164，金屬結構探傷，ASME，金屬超聲探傷儀，ASMEIII，JIS Z3060及GB11345 等標準 TCG: 動態范圍120dB，斜率110dB/μs
	DGS	DGS校準工具，符合：EN 1712，超聲波探傷儀原理，EN 1713，EN 1714 及 ASTM E164 等標準
	數據記錄器	網格文件創(chuàng )建
	3G	柵極C
	SWP	用于脈沖發生器的參數優化，電壓設置 120 … 300V，以10V 為步進，脈沖寬度設置 30...500ns，以10ns 為步進
	幻影PRF	幻影 PRF 用于識別錯誤回聲、這類回聲由低衰減材料中的多次反射造成
	BEA	布萊克沃爾回聲衰減
