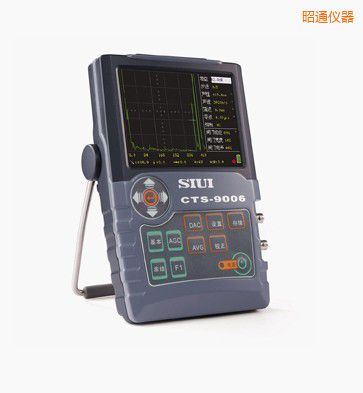

汕超檢測儀CTS-9006超聲探傷儀
1 最高采樣速率240MHz，測量分辨率0.1mm
2 工作頻率范圍0.5～10MHz，超聲波探傷儀調試，靈敏度余量高達65dB
3 20～500Hz分10檔可調的脈沖重復頻率，避免探傷過程中出現混響信號
4 自動增益控制AGC，配合峰值回波、圖像凍結功能，快速確定缺陷最高波，探傷更高效
5 AVG曲線，日照超聲波探傷儀生產廠家，使用已知平底孔或大平底回波，制作出3條不同當量的曲線
6 DAC曲線，配合回波比較功能，河北超聲波探傷儀，使不同距離不同波幅的回波定量更簡便
7 寬視角、高亮度、高清晰度的5.7”進口彩色TFT顯示屏，細節一覽無遺
8 3種不同的顯示顏色搭配方案，超聲波探傷儀智昊，滿足不同使用場景和習慣的需求
9 存儲300組曲線及波形，滿足不同探傷工藝應用及探傷數據存檔的需求
便、易用、可靠 ——SIUI新一代輕便式數字超聲探傷儀
-
小巧輕便：整機（含電池）重量保持在1.15Kg，汕超探傷儀廠家，高空、野外作業輕松自如
-
操作簡易：按鍵少，汕超官網，定義明確，鋼管超聲波探傷儀，實現單手握持操作
-
防塵防水：按 IP65 防護標準設計，適應復雜的工業探傷環
-
超低功耗：標配鋰聚合物電池，連續工作時間長達7小時
-
性能強勁：分辨率高、穿透力強，滿足從薄板到大鑄件的精確探傷
汕超檢測儀CTS-9006超聲探傷儀技術參數：
|
項 目
|
單 位
|
技 術 數 據
|
|
衰減器誤差
|
dB
|
每12dB ±1dB
|
|
垂直線性誤差
|
%
|
≤3
|
|
動態范圍
|
dB
|
≥30
|
|
探傷靈敏度余量
|
dB
|
≥60（2.5Z20N探頭）
|
|
薄板分辨力
|
mm
|
≤3（5C10N 探頭）
|
|
遠區分辨力
|
dB
|
≥26
|
|
水平線性誤差
|
%
|
≤0.5
|
|
電噪聲電平
|
%
|
≤10（1~4MHz）
|
|
工作頻率范圍
|
MHz
|
0.5 ~ 10，超聲波探傷培訓，分1 ~ 4 / 0.5 ~ 10 二檔可選
|
|
脈沖重復頻率
|
Hz
|
分10檔可調（20 ~ 500Hz可調，超聲波探頭， 但受探測范圍、材料聲速、脈沖移位、探頭零點等限制)
|
|
薄板分辨力
|
mm
|
≤3（5C10N 探頭）
|
|
探測范圍
|
mm
|
0 ~ 13000（鋼縱波）
|
|
脈沖移位
|
mm
|
-10 ~ 1000（鋼縱波）
|
|
探頭零點
|
μs
|
0 ~ 200
|
|
材料聲速
|
m/s
|
400 ~ 9999
|
|
阻尼
|
|
低 / 高
|
|
抑制
|
%
|
0 ~ 80
|
|
檢波方式
|
|
負向檢波 / 正向檢波 / 雙向檢波 / 濾波
|
|
增益調節
|
dB
|
0 ~ 110；分0.5 / 2 / 6/ 12步進調節
|
|
DAC功能
|
|
用于制作、設置和應用DAC曲線
|
|
AVG功能
|
|
用于制作、設置和應用AVG曲線
|
|
截圖功能
|
|
將儀器屏幕存為圖片并輸出到U盤中
|
|
轉存功能
|
|
通過USB接口把儀器內部數據集轉存到U盤中
|
|
閘門
|
|
閘門方式：off / 進波 / 失波 / 進波+報警聲 / 失波+報警聲
|
|
存儲
|
|
300組數據集，空氣耦合超聲波探傷儀，包括儀器設置、探傷狀態和回波圖形等
|
|
自動增益功能
|
|
使閘門內回波幅度自動調節到指定幅度
幅度設置：40% / 50% / 60% / 70% / 80% / 90% / 100%
|
|
峰值記憶功能
|
|
顯示波形包絡(luò )
|
|
峰值回波功能
|
|
記錄包含最高回波的回波波形
|
|
凍結功能
|
|
凍結屏幕波形
|
|
自動校正功能
|
|
用于校正材料聲速與探頭零點，校正模式：聲速+零點 / 聲速 / 零點
|
|
角度測量功能
|
|
用于測量探頭角度
|
|
顯示屏
|
|
高亮度5.7" 彩色TFT顯示屏, 320×240像素
|
|
工作時間
|
h
|
≥7
|
|
工作電壓
|
V
|
9～12 DC (外部電源)， 6.0~8.4 (電池)
|
|
工作溫度
|
℃
|
－10 ~ 40
|
|
重量
|
Kg
|
約1.15（含電池）
|
|
尺寸
|
mm
|
152 × 240 × 52 (寬×高×深)
|
